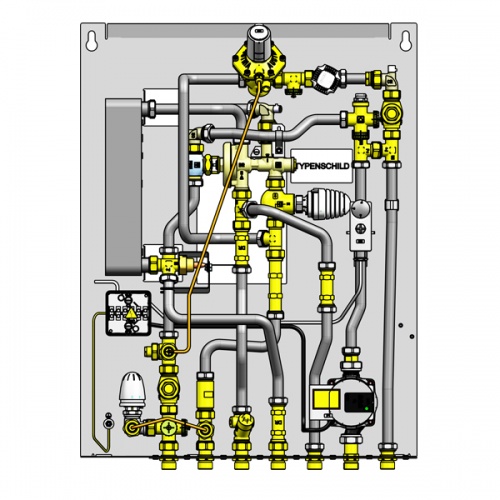

1402413 ГЕРЦ-квартирный тепловой пункт Salzburg NT
Компактный модуль для приготовления горячей воды по проточному принципу в паяном теплообменнике, с возможностью подключения к низкотемпературной системе отопления. Скрытый монтаж в шкафу или открыто на стену с защитным кожухом. Подключение подводок осуществляется с помощью запатентованной системы монтажа с установленной монтажной консолью. Подключение к шаровым кранам - из пола.
Состоит из:- паяного асимметричного стального пластинчатого теплообменника- ГЕРЦ регулятора расхода и температуры для централизованного регулирования температуры горячей воды с встроенным клапаном приоритета ГВС- регулятора перепада давления, установленного фиксировано на 23 кПа в контуре системы отопления со встроенным зонным клапаном, резьба для подключения приводов М 28 х 1,5 мм, ход штока 4 мм- термопривода для установки на регуляторе перепада давления, 230 В, 50 Гц, в обесточенном состоянии закрыт- регулируемого по температуре байпаса для поддержания постоянной готовности приготовления горячей воды даже в летнем режиме (фиксированная настройка 45°C)- комплекта регулирования параметров низкотемпературного отопления (20-50°C), в т.ч. зонный клапан, термостат с накладным датчиком, предохранительный термостат, циркуляционный насос - вставка для замены на счётчик воды 80 мм - G 3/4 из латуни, устойчивой к селективной цинковой коррозии, подходит для длительной эксплуатации- вставка для замены на счётчик холодной воды 80 мм - G 3/4 из латуни, устойчивой к селективной цинковой коррозии, подходит для длительной эксплуатации- вставка для замены на счётчик горячей воды 80 мм - G 3/4 из латуни, устойчивой к селективной цинковой коррозии, подходит для длительной эксплуатации- вставка для замены на теплосчётчик 110 мм - G 3/4 из латуни, устойчивой к селективной цинковой коррозии, подходит для длительной эксплуатации- фильтр-грязевик тонкой очистки на подаче первичного контура системы отопления- фильтр-грязевик тонкой очистки на обратной линии контура низкотемпературной системы отопления- фильтр-грязевик тонкой очистки на входе холодной водымакс. рабочее давление 10 бармакс. отопительная нагрузка 10 кВтмин. стат. давление холодной воды 2,8 барпроизводительность горячей воды 15 л/мин (10/45°C) – 1 4024 13, 18 л/мин (10/45°C) – 1 4024 18 и 22 л/мин (10/45°C) – 1 4024 01мощность теплообменника 37 кВт – 1 4024 13, 42 кВт – 1 4024 18 и 53 кВт – 1 4024 01макс. перепад давления 2 барПринадлежности, заказываемые отдельно: - ГЕРЦ-консоль монтажная 1 4024 02- ГЕРЦ-шкаф скрытого монтажа с монтажной консолью 1 4024 05- ГЕРЦ-кожух 1 4024 09- ГЕРЦ-комплект для регулирования перепада давления, диапазон регулирования 25 – 60 кПа 1 4024 19 - ГЕРЦ ниппель для подключения датчика температуры (М 10 х 1) для теплосчётчика 1 4022 46- шкаф для скрытого монтажа с передней дверцей и передней рамой, цвет – белый (RAL 9003), монтажная планка, штанговый распределитель с расходомерами и термостатическими клапанами.
1 4024 12 - как 1 4024 13, но трубы в изоляции, производительность горячей воды 15 л/мин (10/45°C), мощность теплообменника 37 кВт 1 4024 18 - как 1 4024 13, но производительность горячей воды 18 л/мин (10/45°C), мощность теплообменника 42 кВт 1 4024 17 - как 1 4024 13, но трубы в изоляции, производительность горячей воды 18 л/мин (10/45°C), мощность теплообменника 42 кВт
